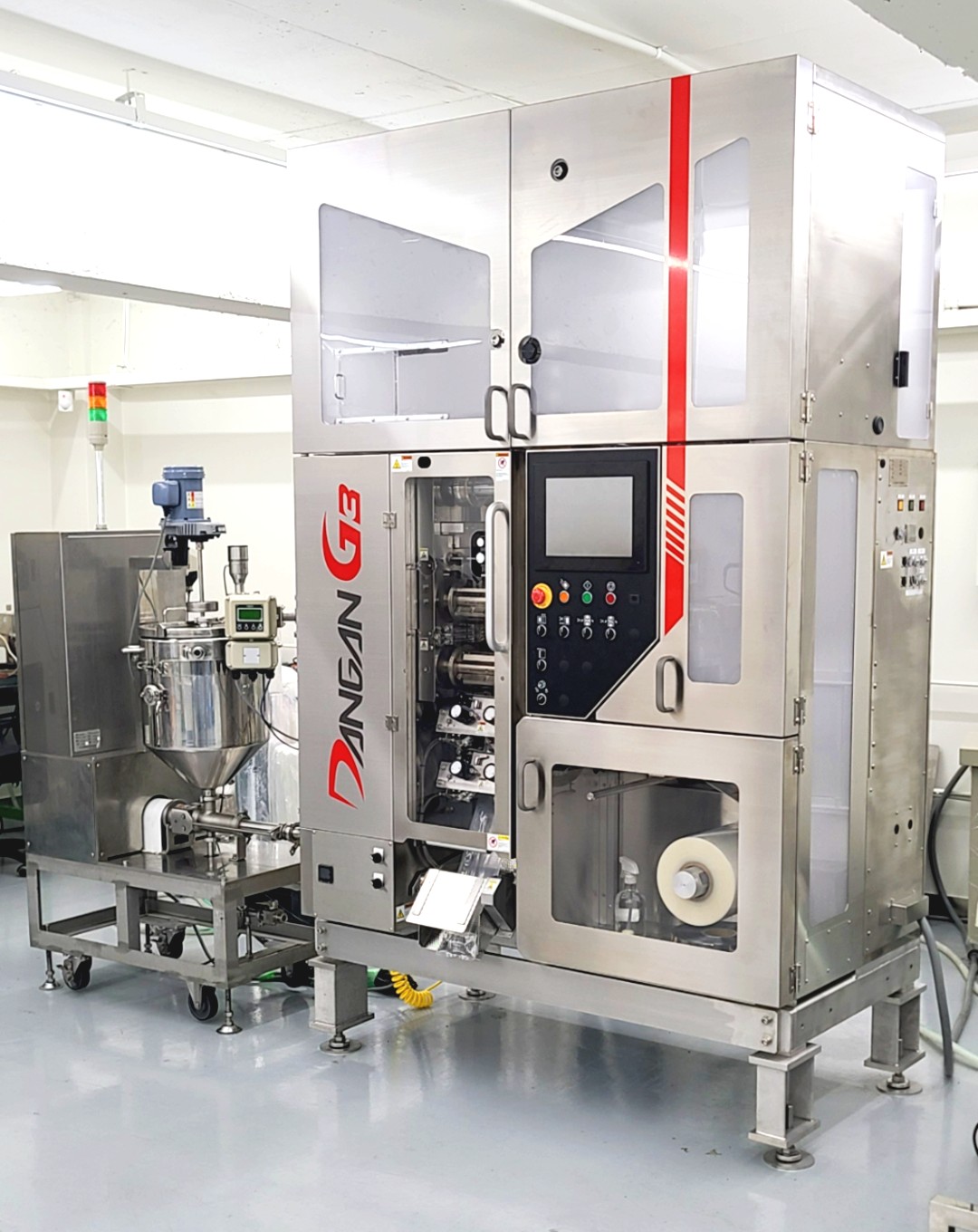

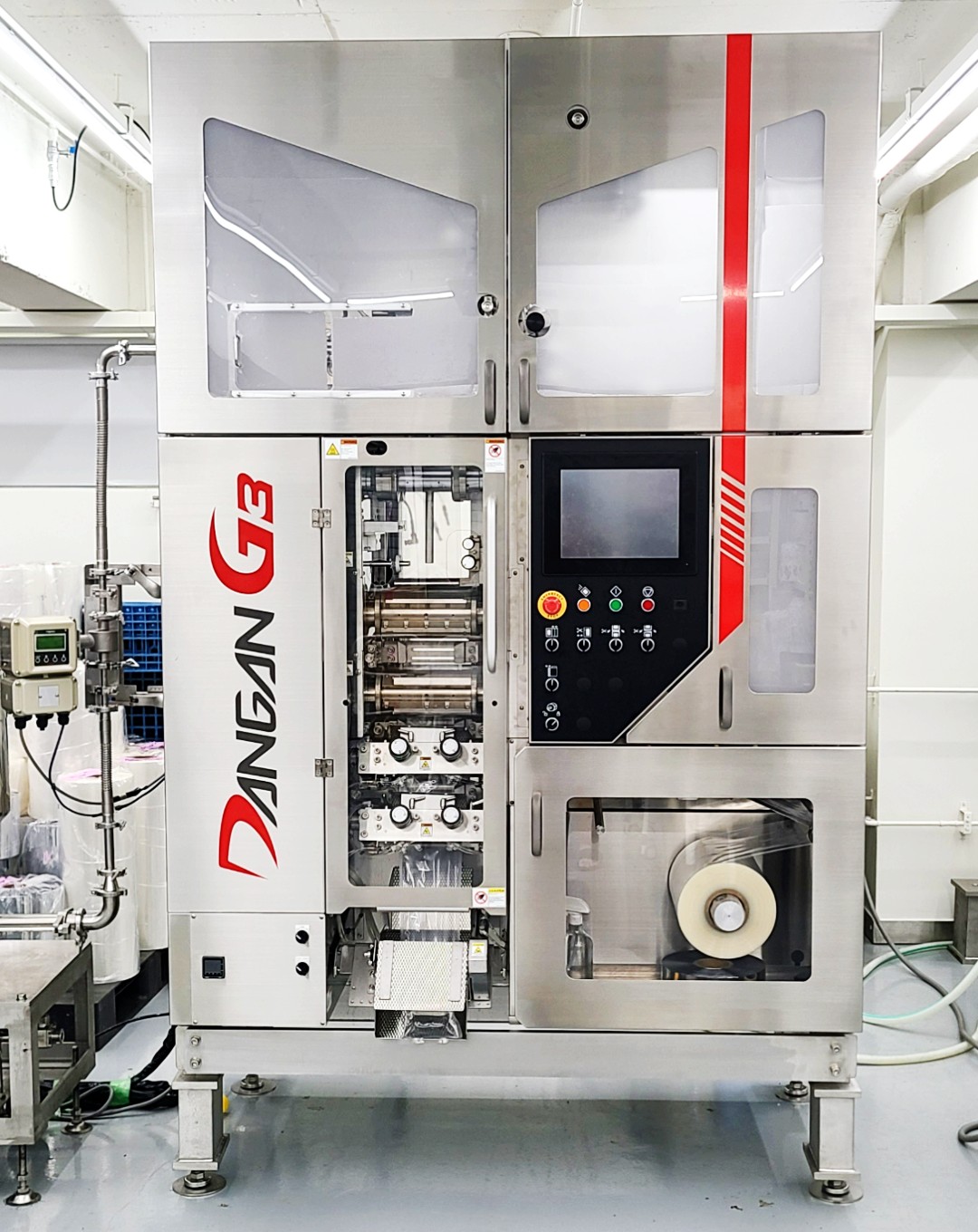

고속 액체충전기

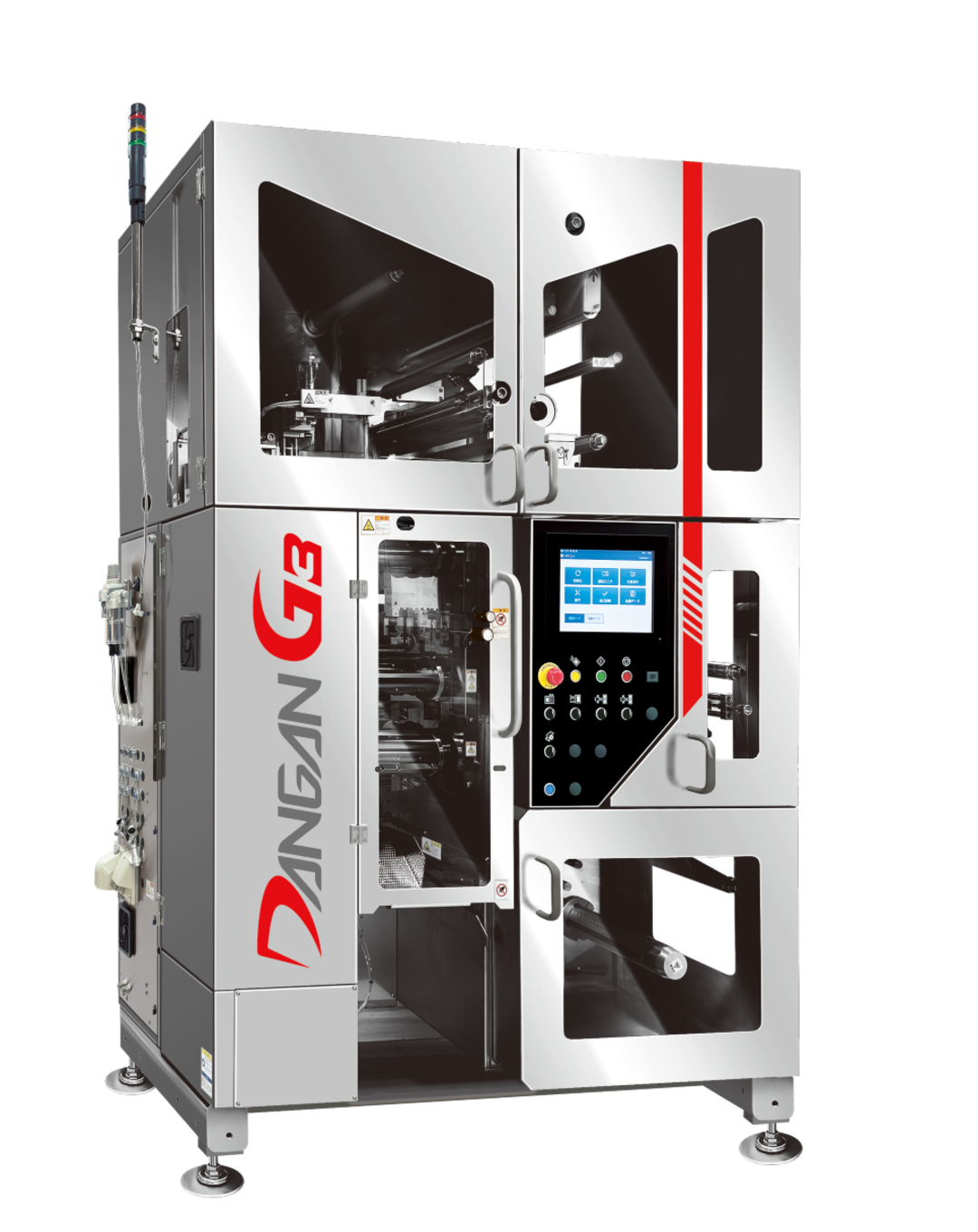

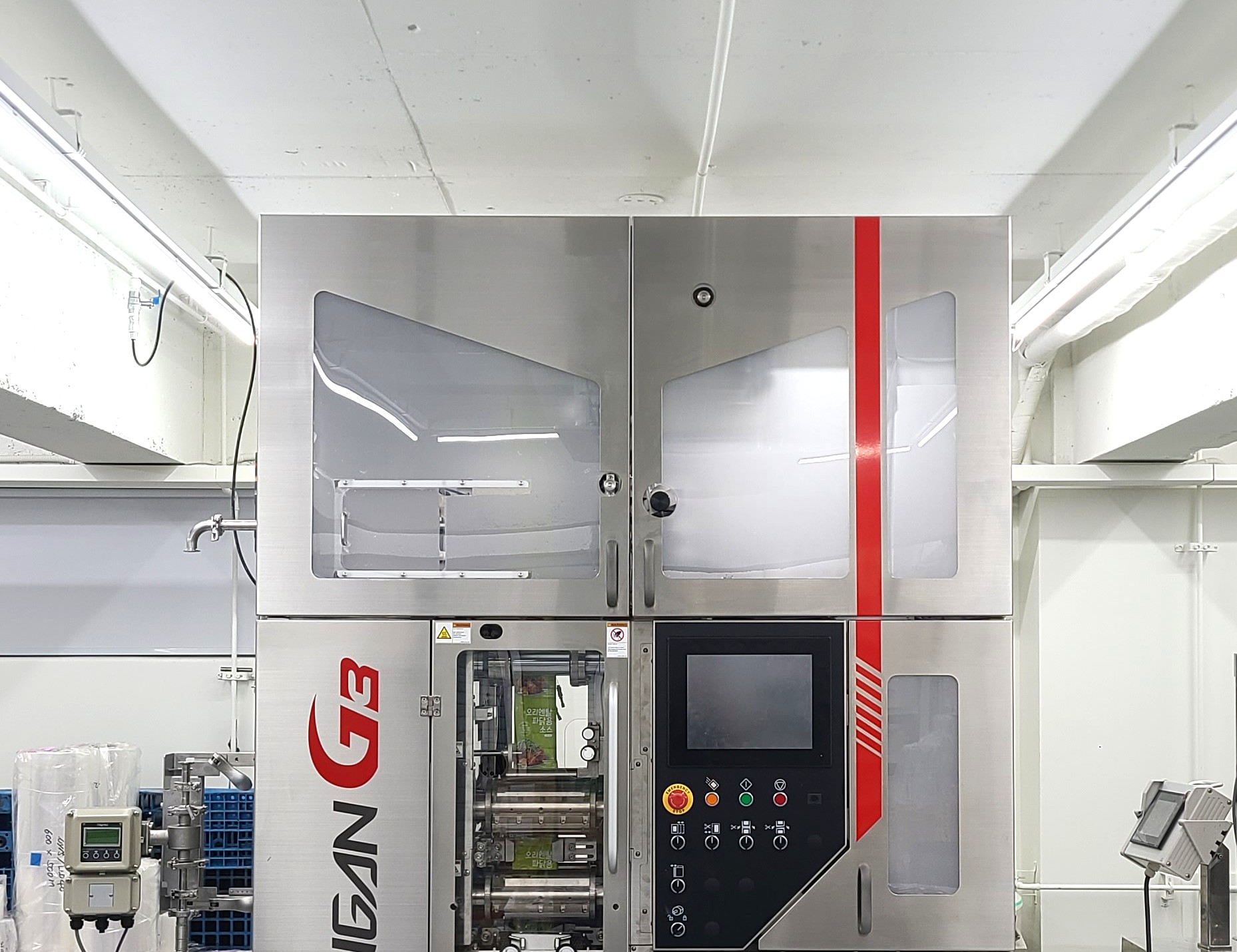

DANGAN G3

다이세이라믹의 첨단 충전 기술이 집약된 하이엔드 모델입니다. 높은 생산성과 안전성을 기반으로, 다양한 옵션을 통해 작업 숙련도에 관계없이 누구가 쉽게 조작할 수 있는 편의성을 실현하여 고객의 다양한 니즈를 충족시켜 드립니다.

  • 3면실링

  • 병목 실링

  • 2액충전

  • 4면실링

  • 2열충전

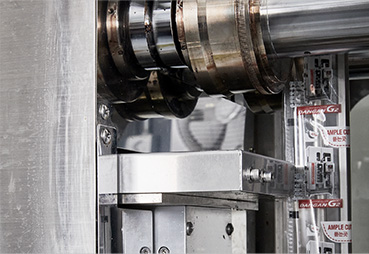

  • 앰플 컷

충전사례 : 고형분이 포함된 소스, 육수, 드레싱, 간장, 오일, 케찹, 마요네즈, 와사비, 겨자, 젤리 등

사양

구분 표준 모델 대용량 모델 더블 4면 실링 모델
생산 속도 4~30m/분
실링 피치 40~160㎜(4분할) 40~160㎜(4분할) 40~160㎜(4분할)
30~90㎜(6분할) 100~250㎜(2분할) 30~90㎜(6분할)
70~180㎜(3분할) 70~180㎜(3분할)
필름 폭 70~300㎜ 100~300㎜
충전량 1~100g 5~500g 1~40g
※제품 테스트필요
생산 능력 400개/분(4분할) 400개/분(표준 모드) 400개/분×2(4분할)
500개/분(6분할) 150개/분(대용량1 모드) 500개/분×2(6분할)
60개/분(대용량2 모드) ※더블 4면 실링 모델+센터 슬릿 사용시 생산 능력 2배 증가
사이즈 W1,500㎜×D830㎜×H2,300㎜ W1,600㎜×D830㎜×2,300㎜
중량 약 1,500㎏
전원 3상 200V

옵션

  • 원단커버 필름 원단 장착 부분을 보호하는 커버
    간이커버 충전기 상부 이물낙하 방지용 간이커버
    풀커버 충전기 원단부 및 상부 전체 밀폐형 커버
    풀커버 LED 풀커버 상단에 LED 전등을 설치
  • 나사고정형 표준형 엔코더롤
    실린더 구동형 필름 폭에 맞춰 엔코더롤 높이를 손쉽게 조정 가능

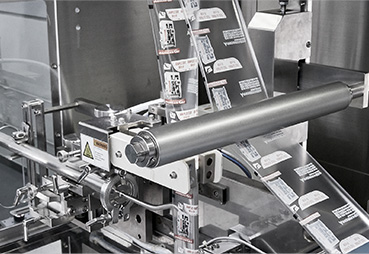

  • 표준형 필름을 예열하는 보조히터
  • 3면, 4면 및 스틱형 제품 생산을 위한 전용 가이드
  • 3면, 4면 등 제품의 형태에 따라 구성 가능
  • 제품 개봉이 용이한 칼선

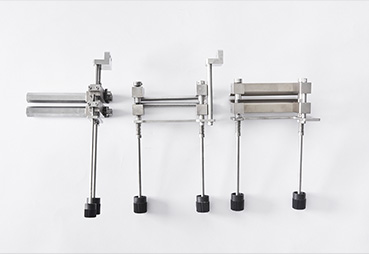

  • 롤 구동형 표준 공기빼기 장치
    6각 롤형 고형분이 많은 액상 충전 시 편리
    프리롤형 좌우 간격 조정이 가능한 프리롤 타입
    플레이트형 좌우 간격 조정이 가능한 플레이트 타입
  • 범용 4분할 및 소용량 제품에 적합한 6분할 제공 가능

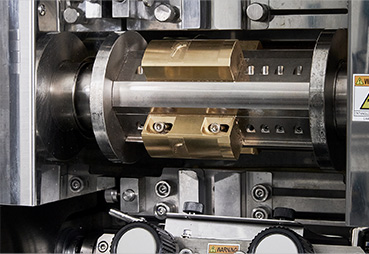

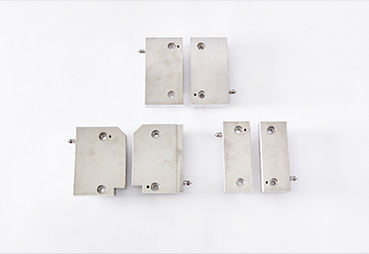

  • 제품 형태 및 목적에 맞춰 다양한 형태의 실링바를 제공, 롤 교체없이 실링바만 교체 가능
  • 표준/1.5배/2배 실린더 실링용 공압실린더
    G실린더 실링 안정성을 높힌 특수 실린더
  • 1단 셔터 지정된 개수 도달 시, 제품 배출을 일시적으로 지연시키는 장치
    좌우분배장치 지정된 개수 도달 시, 제품 배출 방향을 좌/우로 변경시키는 장치

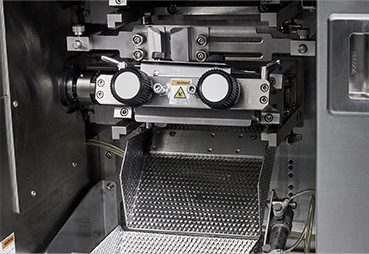

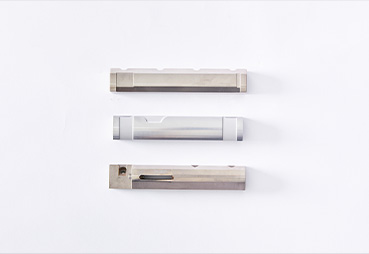

  • 커터 1단 및 2단 커터 옵션 제공
    풀 커트날 단포 제품을 생산하기 위한 커터날
    점선 커트날 연포 제품을 생산하기 위한 커터날
    웨이브 커트날 절단 면이 톱날모양이 되는 커터날
    커터 유닛 커터날을 끼울 수 있는 여분의 커터 유닛
  • 잉크젯, 열전사, 압인 등의 다양한 형태의 날인방식 적용 가능
  • 인쇄검사 날인 인쇄불량 검사 장치

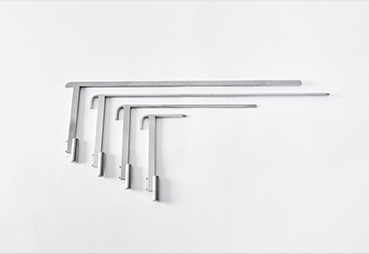

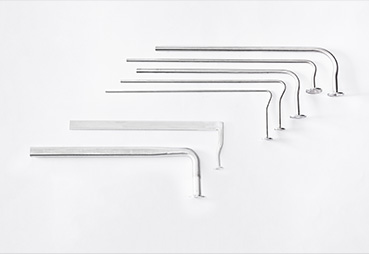

  • 표준 노즐 및 맞춤형 특수 노즐 제공 가능
  • 실링 부의 이물 끼임을 경감시키는 장치
  • 이지컷 기능 (옵션 제공 가능)

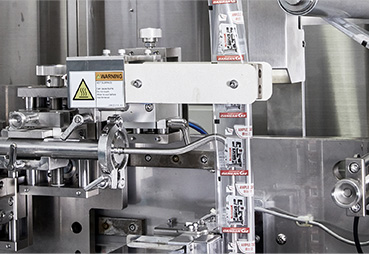

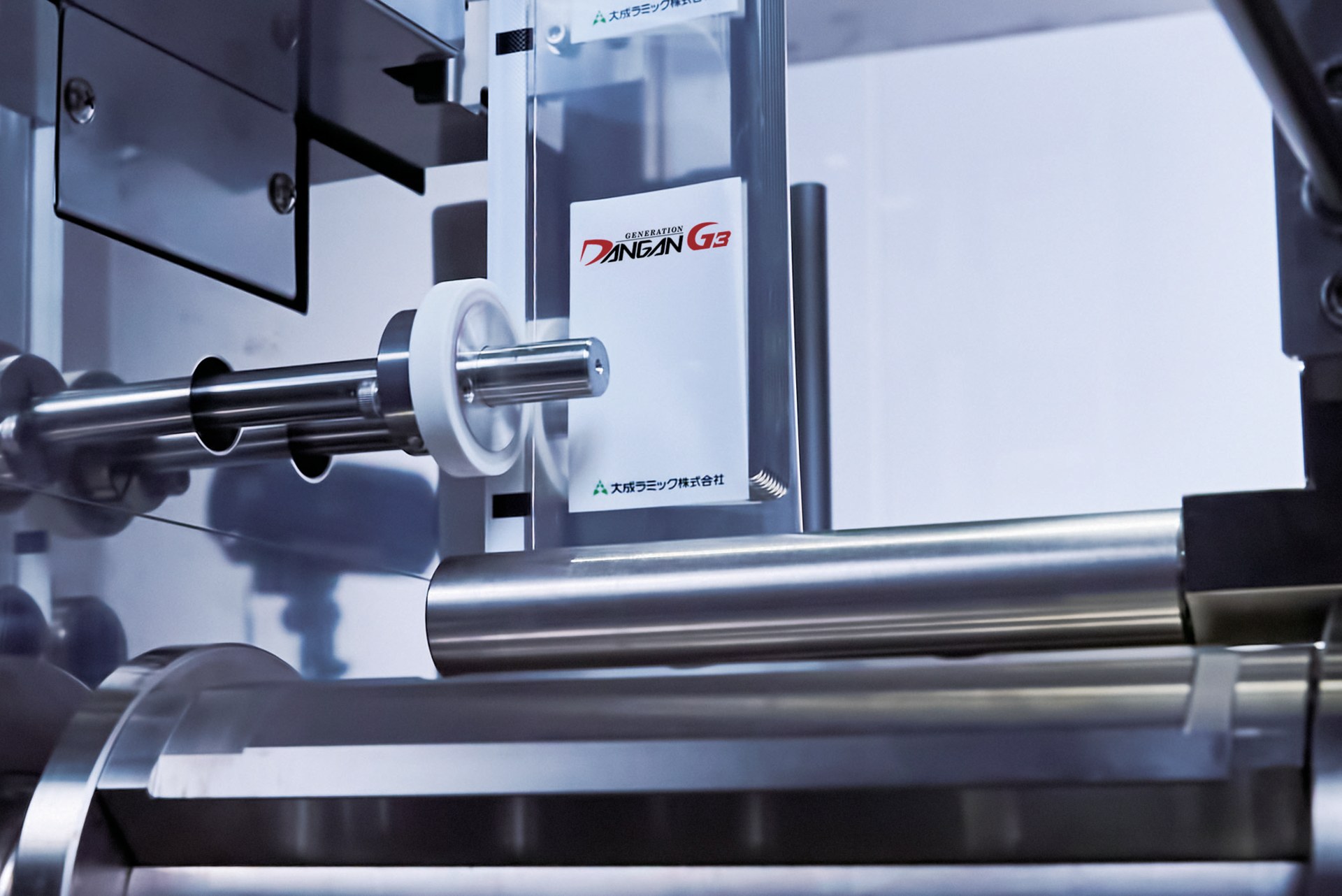

  • 필름의 비틀림 발생을 억제하고, 발생 시에는 자동으로 조정합니다. 생산 중에도 필름 비틀림을 자동으로 감지해서 조정하여, 필름 교체 시에도 인쇄 위치 및 정렬 재조정이 필요 없어 작업 시간 로스를 최소하 하며 작업자 부담을 경감 해 인력 절감 및 생산성 향상이 가능합니다.

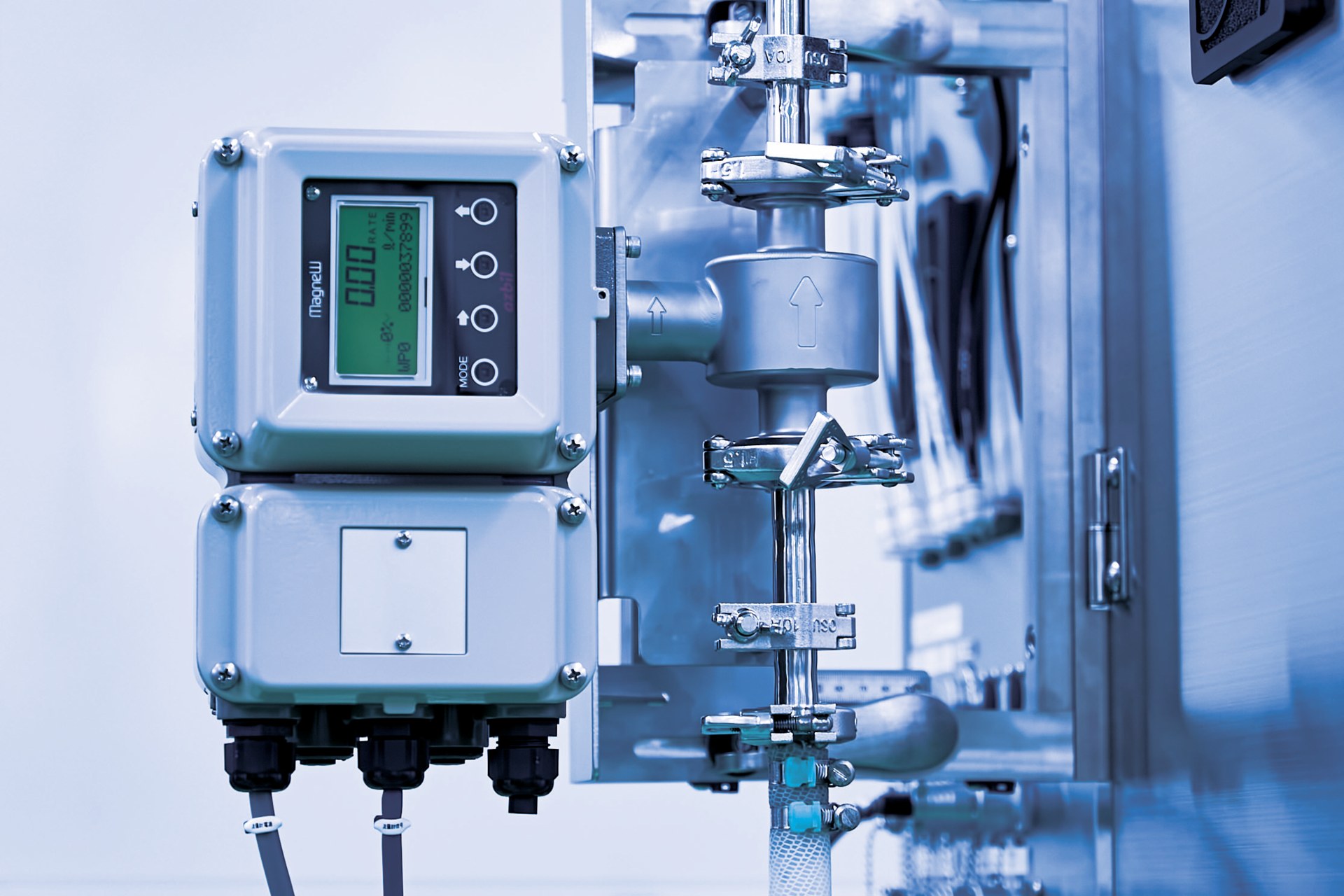

  • 유량을 지속적으로 모니터링하고 펌프 속도를 제어하여 흐름을 일정하게 유지합니다. 충전량을 매번 확인할 필요가 없으며, 특히 호퍼 내 액체 잔량이 적을 때도 액체 충진량을 유지할 수 있어 더욱 효과적입니다. 액체 종류에 따라 약 1% 수준의 수율 개선이 기대됩니다.

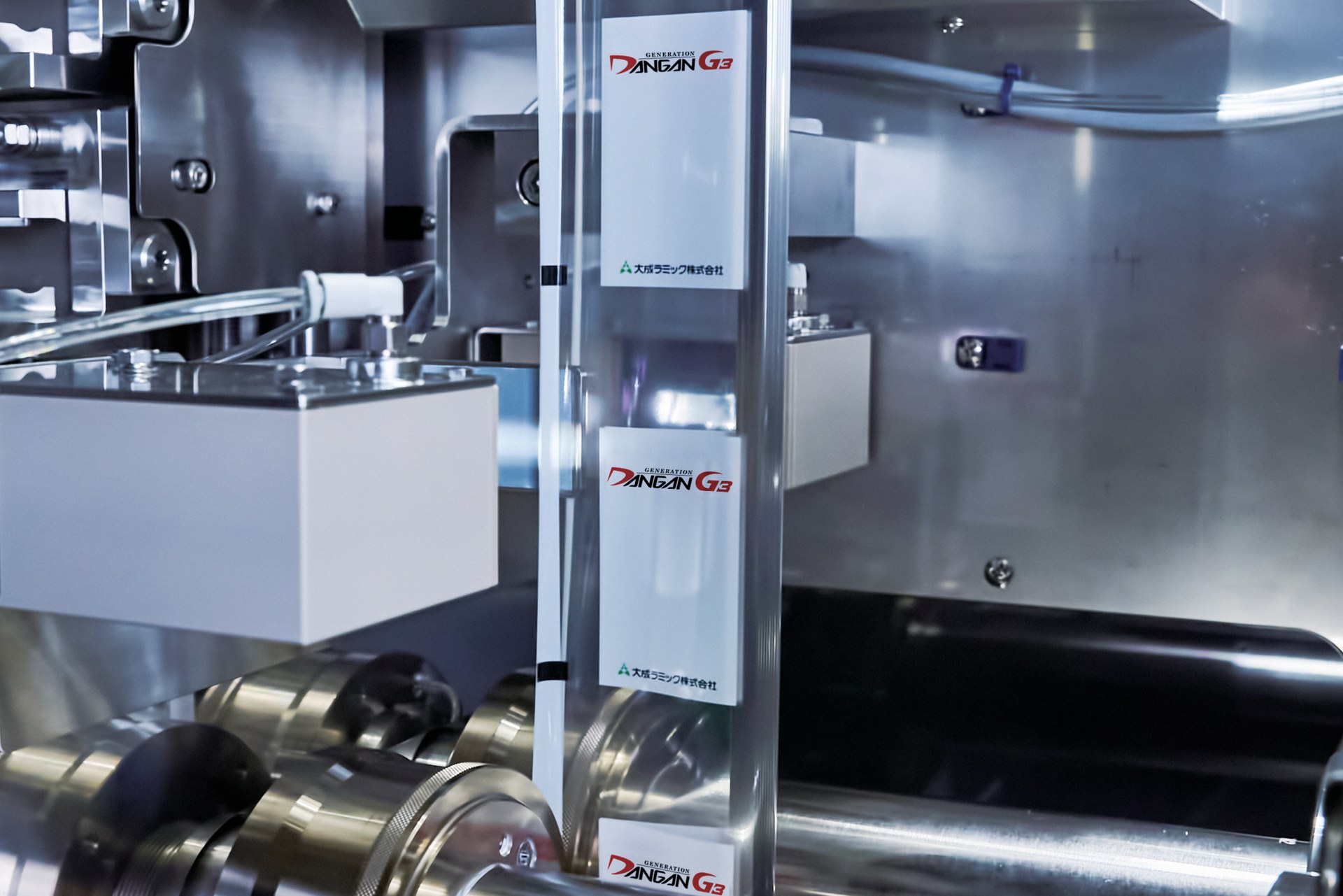

  • 세로 실링과 가로 실링의 교차부에서 발생하는 주름을 최소화합니다. 교차부 주름 제거를 위한 노즐 조정 작업을 간소화하여 작업 효율을 향상시킵니다.
